RFCI Drop-in Flange Mount Isolators utilize the latest technology in miniaturization to assure a fit into the most compact assemblies.
RFCI has developed a series of Drop-in Flange Mount Isolators for applications in high performance linear power amplifiers. These devices are specifically designed to be mounted with standard hardware within your chassis. Their connection Tabs are also suitable for soldering to the mating circuit boards.
Applications:
UHF, TETRA, Communication system
Wireless infrastructure
L and S-Bands Radar

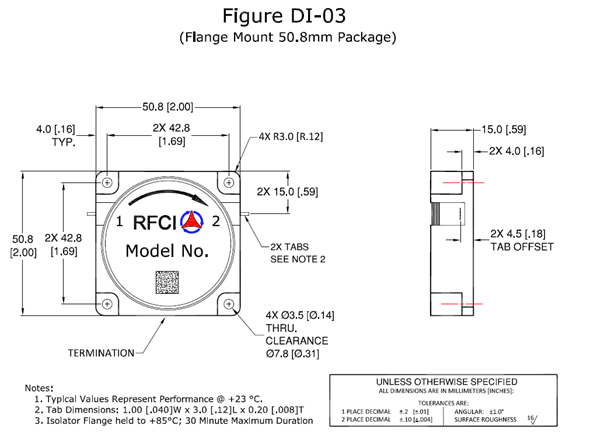

Drop-in Isolators, Flange Mount (50.8mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2178 |
205 |
230 |
0.50/0.70 |
21/18 |
21/18 |
1000/200 |
20 |
-20 to +85°C |
DI-03 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2179 |
220 |
280 |
0.50/0.70 |
19/17 |
19/17 |
1000/200 |
20 |
-20 to +85°C |
DI-03 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2180 |
270 |
335 |
0.50/0.70 |
21/18 |
21/18 |
1000/200 |
20 |
-20 to +85°C |
DI-03 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2178-T100 |
205 |
230 |
0.50/0.70 |
21/18 |
21/18 |
1000/200 |
100 |
-20 to +85°C |
DI-04 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2179-T100 |
220 |
280 |
0.50/0.70 |
19/17 |
19/17 |
1000/200 |
100 |
-20 to +85°C |
DI-04 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2180-T100 |
270 |
335 |
0.50/0.70 |
21/18 |
21/18 |
1000/200 |
100 |
-20 to +85°C |
DI-04 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2178-T200 |
205 |
230 |
0.50/0.70 |
21/18 |
21/18 |
1000/200 |
200 |
-20 to +85°C |
DI-05 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2179-T200 |
220 |
280 |
0.50/0.70 |
19/17 |
19/17 |
1000/200 |
200 |
-20 to +85°C |
DI-05 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2180-T200 |
270 |
335 |
0.50/0.70 |
21/18 |
21/18 |
1000/200 |
200 |
-20 to +85°C |
DI-05 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
Drop-in Isolators, Flange Mount (44.5mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2182 |
290 |
320 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-06 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2183 |
325 |
400 |
0.40/0.50 |
21/18 |
21/18 |
1000/200 |
20 |
-20 to +85°C |
DI-06 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2184 |
325 |
360 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-06 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2185 |
340 |
400 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-06 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2186 |
350 |
410 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-06 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2187 |
380 |
460 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-06 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2182-T100 |
290 |
320 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-07 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2183-T100 |
325 |
400 |
0.40/0.50 |
21/18 |
21/18 |
1000/200 |
100 |
-20 to +85°C |
DI-07 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2184-T100 |
325 |
360 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-07 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2185-T100 |
340 |
400 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-07 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2186-T100 |
350 |
410 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-07 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2187-T100 |
380 |
460 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-07 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2182-T200 |
290 |
320 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-08 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2183-T200 |
325 |
400 |
0.40/0.50 |
21/18 |
21/18 |
1000/200 |
200 |
-20 to +85°C |
DI-08 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2184-T200 |
325 |
360 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-08 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2185-T200 |
340 |
400 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-08 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2186-T200 |
350 |
410 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-08 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2187-T200 |
380 |
460 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-08 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
20W Drop-in Isolators, Flange Mount (38mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2175 |
330 |
360 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2129 |
350 |
380 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2131 |
360 |
390 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2133 |
380 |
430 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2110 |
400 |
470 |
0.35/0.50 |
20/18 |
20/18 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2135 |
400 |
450 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2112 |
415 |
475 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2162 |
415 |
455 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2123 |
430 |
460 |
0.25/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2137 |
450 |
500 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2119 |
470 |
570 |
0.35/0.50 |
20/18 |
20/18 |
1000/300 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2139 |
470 |
520 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2121 |
520 |
576 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2125 |
570 |
670 |
0.35/0.50 |
20/18 |
20/18 |
1000/300 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2141 |
576 |
638 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2127 |
638 |
704 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2143 |
670 |
770 |
0.30/0.40 |
22/20 |
22/20 |
1000/300 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2145 |
698 |
806 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2269 |
700 |
1000 |
0.50/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2188 |
700 |
830 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2189 |
770 |
870 |
0.30/0.40 |
22/20 |
22/20 |
1000/300 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2270 |
800 |
960 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2355 |
940 |
1200 |
0.40/0.50 |
20/18 |
20/18 |
1000/200 |
20 |
-40 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2356 |
950 |
1250 |
0.540/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
20 |
-40 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2357 |
960 |
1260 |
0.540/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
20 |
-20 to +85°C |
DI-09 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |

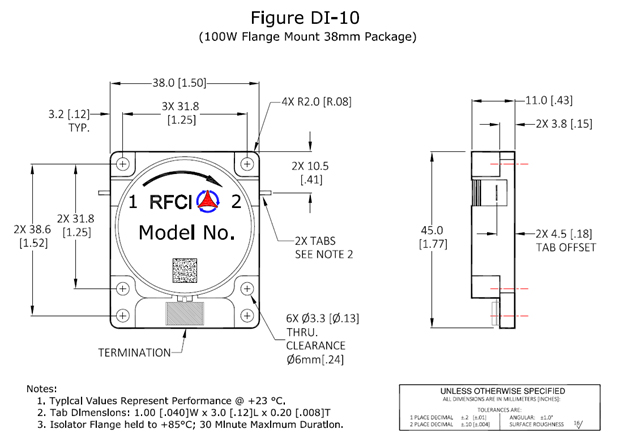

100W Drop-in Isolators, Flange Mount (38mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2175-T100 |
330 |
360 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2129-T100 |
350 |
380 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2131-T100 |
360 |
390 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2133-T100 |
380 |
430 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2110-T100 |
400 |
470 |
0.35/0.50 |
20/18 |
20/18 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2135-T100 |
400 |
450 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2112-T100 |
415 |
475 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2162-T100 |
415 |
455 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2123-T100 |
430 |
460 |
0.25/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2137-T100 |
450 |
500 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2119-T100 |
470 |
570 |
0.35/0.50 |
20/18 |
20/18 |
1000/300 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2139-T100 |
470 |
520 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2121-T100 |
520 |
576 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2125-T100 |
570 |
670 |
0.35/0.50 |
20/18 |
20/18 |
1000/300 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2141-T100 |
576 |
638 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2127-T100 |
638 |
704 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2143-T100 |
670 |
770 |
0.30/0.40 |
22/20 |
22/20 |
1000/300 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2145-T100 |
698 |
806 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2269-T100 |
700 |
1000 |
0.50/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2188-T100 |
700 |
830 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2189-T100 |
770 |
870 |
0.30/0.40 |
22/20 |
22/20 |
1000/300 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2270-T100 |
800 |
960 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2355-T100 |
940 |
1200 |
0.40/0.50 |
20/18 |
20/18 |
1000/200 |
100 |
-40 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2356-T100 |
950 |
1250 |
0.540/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
100 |
-40 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2357-T100 |
960 |
1260 |
0.540/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
100 |
-20 to +85°C |
DI-10 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
200W Drop-in Isolators, Flange Mount (38mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2175-T200 |
330 |
360 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2129-T200 |
350 |
380 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2131-T200 |
360 |
390 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2133-T200 |
380 |
430 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2110-T200 |
400 |
470 |
0.35/0.50 |
20/18 |
20/18 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2135-T200 |
400 |
450 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2112-T200 |
415 |
475 |
0.40/0.50 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2162-T200 |
415 |
455 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2123-T200 |
430 |
460 |
0.25/0.30 |
25/22 |
25/22 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2137-T200 |
450 |
500 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2119-T200 |
470 |
570 |
0.35/0.50 |
20/18 |
20/18 |
1000/300 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2139-T200 |
470 |
520 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2121-T200 |
520 |
576 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2125-T200 |
570 |
670 |
0.35/0.50 |
20/18 |
20/18 |
1000/300 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2141-T200 |
576 |
638 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2127-T200 |
638 |
704 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2143-T200 |
670 |
770 |
0.30/0.40 |
22/20 |
22/20 |
1000/300 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2145-T200 |
698 |
806 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2269-T200 |
700 |
1000 |
0.50/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2188-T200 |
700 |
830 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2189-T200 |
770 |
870 |
0.30/0.40 |
22/20 |
22/20 |
1000/300 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2270-T200 |
800 |
960 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2355-T200 |
940 |
1200 |
0.40/0.50 |
20/18 |
20/18 |
1000/200 |
200 |
-40 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2356-T200 |
950 |
1250 |
0.540/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
200 |
-40 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2357-T200 |
960 |
1260 |
0.540/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
200 |
-20 to +85°C |
DI-11 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
20W Drop-in Isolators, Flange Mount (31.8mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2163 |
638 |
704 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2164 |
698 |
804 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2165 |
700 |
830 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-20 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2167 |
790 |
960 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2258 |
850 |
1000 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2259 |
860 |
960 |
0.20/0.30 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2322 |
1000 |
1400 |
0.40/0.60 |
19/17 |
19/17 |
1000/200 |
20 |
-20 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2326 |
1000 |
1200 |
0.30/0.40 |
23/20 |
23/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2334 |
1100 |
1300 |
0.40/0.60 |
23/20 |
23/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2324 |
1160 |
1220 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2340 |
1200 |
1400 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2330 |
1200 |
1420 |
0.30/0.40 |
23/20 |
23/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2444 |
1300 |
1700 |
0.40/0.50 |
19/17 |
19/17 |
1000/200 |
20 |
-20 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2442 |
1350 |
1850 |
0.50/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
20 |
-20 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2358 |
1400 |
1600 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2443 |
1500 |
1800 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2537 |
1700 |
2100 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2538 |
1700 |
1900 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2539 |
1800 |
2200 |
0.20/0.30 |
23/20 |
23/20 |
1000/200 |
20 |
-40 to +85°C |
DI-12 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
100W Drop-in Isolators, Flange Mount (31.8mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2163-T100 |
638 |
704 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2164-T100 |
698 |
804 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2165-T100 |
700 |
830 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-20 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2167-T100 |
790 |
960 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2258-T100 |
850 |
1000 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2259-T100 |
860 |
960 |
0.20/0.30 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2322-T100 |
1000 |
1400 |
0.40/0.60 |
19/17 |
19/17 |
1000/200 |
100 |
-20 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2326-T100 |
1000 |
1200 |
0.30/0.40 |
23/20 |
23/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2334-T100 |
1100 |
1300 |
0.40/0.60 |
23/20 |
23/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2324-T100 |
1160 |
1220 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2340-T100 |
1200 |
1400 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2330-T100 |
1200 |
1420 |
0.30/0.40 |
23/20 |
23/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2444-T100 |
1300 |
1700 |
0.40/0.50 |
19/17 |
19/17 |
1000/200 |
100 |
-20 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2442-T100 |
1350 |
1850 |
0.50/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
100 |
-20 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2358-T100 |
1400 |
1600 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2443-T100 |
1500 |
1800 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2537-T100 |
1700 |
2100 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2538-T100 |
1700 |
1900 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2539-T100 |
1800 |
2200 |
0.20/0.30 |
23/20 |
23/20 |
1000/200 |
100 |
-40 to +85°C |
DI-13 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
200W Drop-in Isolators, Flange Mount (31.8mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2163-T200 |
638 |
704 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2164-T200 |
698 |
804 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2165-T200 |
700 |
830 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-20 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2167-T200 |
790 |
960 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-40 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2258-T200 |
850 |
1000 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-40 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2259-T200 |
860 |
960 |
0.20/0.30 |
22/20 |
22/20 |
1000/200 |
200 |
-40 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2322-T200 |
1000 |
1400 |
0.40/0.60 |
19/17 |
19/17 |
1000/200 |
200 |
-20 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2326-T200 |
1000 |
1200 |
0.30/0.40 |
23/20 |
23/20 |
1000/200 |
200 |
-40 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2334-T200 |
1100 |
1300 |
0.40/0.60 |
23/20 |
23/20 |
1000/200 |
200 |
-40 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2324-T200 |
1160 |
1220 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
200 |
-40 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2340-T200 |
1200 |
1400 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
200 |
-40 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2330-T200 |
1200 |
1420 |
0.30/0.40 |
23/20 |
23/20 |
1000/200 |
200 |
-40 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2444-T200 |
1300 |
1700 |
0.40/0.50 |
19/17 |
19/17 |
1000/200 |
200 |
-20 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2442-T200 |
1350 |
1850 |
0.50/0.60 |
17/16.5 |
17/16.5 |
1000/200 |
200 |
-20 to +85°C |
DI-14 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
20W Drop-in Isolators, Flange Mount (25.4mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2237 |
790 |
1000 |
0.40/0.50 |
20/17 |
20/17 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2247 |
790 |
960 |
0.35/0.45 |
20/18 |
20/18 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2271 |
810 |
915 |
0.30/0.35 |
21/20 |
21/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2336 |
960 |
1215 |
0.40/0.50 |
20/17 |
20/17 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2333 |
1020 |
1090 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2318 |
1100 |
1300 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2335 |
1165 |
1215 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2339 |
1200 |
1400 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2320 |
1270 |
1400 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2445 |
1300 |
1700 |
0.40/0.50 |
19/17 |
19/17 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2359 |
1400 |
1600 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2337 |
1420 |
1520 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2428 |
1500 |
1800 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2419 |
1520 |
1665 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2415 |
1600 |
1650 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2409 |
1700 |
2100 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2522 |
1800 |
2200 |
0.30/0.35 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2641 |
1900 |
2200 |
0.30/0.35 |
22/20 |
22/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2749 |
1980 |
2520 |
0.30/0.40 |
20/18 |
20/18 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2707 |
2000 |
2300 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2714 |
2000 |
2200 |
0.25/0.35 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2725 |
2010 |
2300 |
0.30/0.35 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2829 |
2200 |
2400 |
0.25/0.35 |
25/22 |
25/22 |
1000/200 |
20 |
-40 to +85°C |
DI-15 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
100W Drop-in Isolators, Flange Mount (25.4mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2237-T100 |
790 |
1000 |
0.40/0.50 |
20/17 |
20/17 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2247-T100 |
790 |
960 |
0.35/0.45 |
20/18 |
20/18 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2271-T100 |
810 |
915 |
0.30/0.35 |
21/20 |
21/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2336-T100 |
960 |
1215 |
0.40/0.50 |
20/17 |
20/17 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2333-T100 |
1020 |
1090 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2318-T100 |
1100 |
1300 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2335-T100 |
1165 |
1215 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2339-T100 |
1200 |
1400 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2320-T100 |
1270 |
1400 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2445-T100 |
1300 |
1700 |
0.40/0.50 |
19/17 |
19/17 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2359-T100 |
1400 |
1600 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2337-T100 |
1420 |
1520 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2428-T100 |
1500 |
1800 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2419-T100 |
1520 |
1665 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2415-T100 |
1600 |
1650 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2409-T100 |
1700 |
2100 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2522-T100 |
1800 |
2200 |
0.30/0.35 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2641-T100 |
1900 |
2200 |
0.30/0.35 |
22/20 |
22/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2749-T100 |
1980 |
2520 |
0.30/0.40 |
20/18 |
20/18 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2707-T100 |
2000 |
2300 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2714-T100 |
2000 |
2200 |
0.25/0.35 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2725-T100 |
2010 |
2300 |
0.30/0.35 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2829-T100 |
2200 |
2400 |
0.25/0.35 |
25/22 |
25/22 |
1000/200 |
100 |
-40 to +85°C |
DI-16 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
200W Drop-in Isolators, Flange Mount (25.4mm Package Size)
Part Number |
Frequency Range |
Insertion Loss (dB) |
Isolation (dB) |
Return Loss (dB) |
Forward Power p CW (W) |
Rev Power CW (W) |
Operating Temperature |
Package Outline |
PDF Data |
|
Low |
High |
Room/OT |
Room/OT |
Room/OT |
Max. |
Max. |
(ºC) |
Figure |
|
RFSL2237-T200 |
790 |
1000 |
0.40/0.50 |
20/17 |
20/17 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2247-T200 |
790 |
960 |
0.35/0.45 |
20/18 |
20/18 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2271-T200 |
810 |
915 |
0.30/0.35 |
21/20 |
21/20 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2336-T200 |
960 |
1215 |
0.40/0.50 |
20/17 |
20/17 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2333-T200 |
1020 |
1090 |
0.20/0.30 |
25/22 |
25/22 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2318-T200 |
1100 |
1300 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2339-T200 |
1200 |
1400 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2359-T200 |
1400 |
1600 |
0.25/0.35 |
23/20 |
23/20 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
RFSL2428-T200 |
1500 |
1800 |
0.30/0.40 |
22/20 |
22/20 |
1000/200 |
200 |
-40 to +85°C |
DI-17 |
![pdficon](http://www.rf-ci.com/wp-content/uploads/2015/10/pdficon.png) |
Standard Part Number is Clockwise (CW) Rotation. Add letter “R” at the end to Part number for a Counter Clockwise (CCW) Rotation
Key Feature:
- Broad Selection of frequency and Bandwidth
- Low typical Insertion loss, High Typical Isolation
- Wide Operation Temperature Range
- High reflected Power Handling
- Industry-standard and Miniature package size
- Robust Construction for High Reliability performance
- RoHS compliant
- Magnetically Shielded
Function Diagram
![Fuction Diagram](http://www.rf-ci.com/wp-content/uploads/2016/01/clk_direction.png)
Standard Part Number is Clockwise (CW) Rotation
- Products available with alternative configuration such as attenuators, high power termination and reverse rotation direction.
- Special Tab is offset available.
- Custom Design Available Upon Request
- S-parameters are available upon request.
